河北铸铁平台

泊头市兴星机械铸铁平台厂家_从事铸铁平台平板二十余年，高于_制造标准、铸铁平台规格型号_，产品质量佳，工期短，可按要求定做。

产地：河北省>泊头市

供应商：泊头市兴星机械设备有限公司

电话：0317-8382699

河北铸铁平台详细内容

【河北铸铁平台等技术参数】：
1、铸铁平台的用途：铸铁平台是铸铁平板的另一种叫法，按用途分为铸铁检验平台、铸铁划线平台、铸铁装配平台、铸铁试验平台、铸铁基础平台等，外观基本上是箱体式，工作面有长方形、正方形或圆形，材料为高强度铸铁HT200-300，球墨铸铁QT400-600。铸铁平台的工作面采用刮研工艺，工作面上可加工V型槽、T型槽、U型槽、燕尾槽、圆孔、长孔等。铸铁平台是用于工件、设备检测、划线、装配、焊接、组装、铆焊的平面基准量具。
2、铸铁平台的制造标准：铸铁平台按_标准GB/T 22095-2008制造。
3、铸铁平台的规格：工作面整体规格_为4米×8米，大于此规格可以多块拼接。铸铁平台单件_重量可达80吨。

4、铸铁平台的精度：按_计量检定规程JJG117-2005《平板检定规程》铸铁平台分为00级，0级，1级，2级，3级，精刨级。

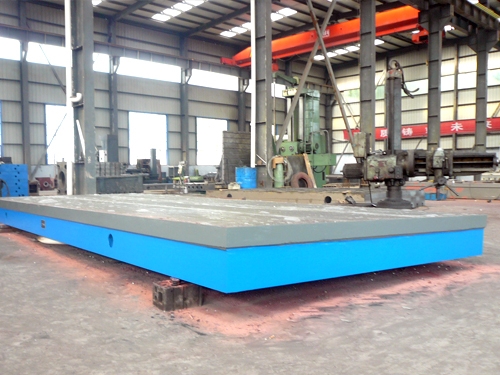

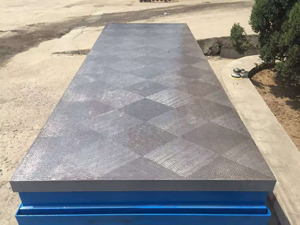

【铸铁平台实景拍摄】

【铸铁平台选型说明】

规格	精度等级					规格	精度等级
规格	0级	1级	2级	3级	精刨	规格	0级	1级	2级	3级	精刨
100×100	4	8	26			2500×2500			72	180	270
200×100	5	10	20			3000×1000				168	248
200×200	5	10	20			3000×1500				174	154
300×200	6	12	24			3000×2000				184	275
300×300	6	12	24			3000×2500				186	276
400×300	6	12	24			3000×3000				210	300
400×400	6	12	24			4000×1000				210	300
500×300	6	12	24			4000×1500				210	300
500×500	7	14	28			4000×2000				219	310
600×400	7	14	28			4000×2500				228	340
600×500	7	14	28			4000×3000				240	360
800×500	8	16	32	80		5000×1500				249	370
800×600	8	16	32	80		5000×2000				255	375
900×600	8	16	32	80		5000×2500				264	390
1000×750	9	18	36	90		5000×3000				287	420
1000×1000	10	20	39	96		6000×1500				287	420
1200×1000		20	39	96		6000×2000				293	430
1500×1000		24	48	120		6000×2500				300	450
1500×1500		25	50	125		6000×3000				308	460
2000×1000		26	52	129		8000×1500				366	500
2000×1500			56	140		8000×2000				370	520
2000×2000			60	152	230	8000×2500				375	530
2500×1500			64	152	230	8000×3000				382	570
2500×2000			68	168	248

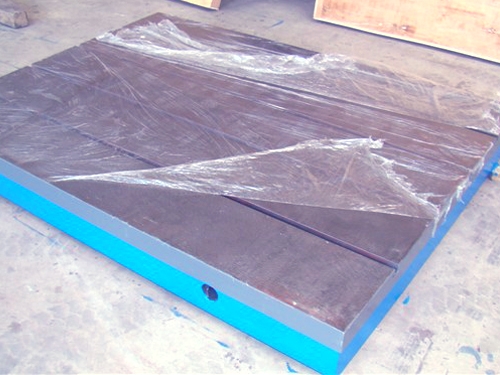

【新铸铁平台样品】

【铸铁平台平面度计算公式】：

000级：1×（1+d/1000） 1级：8×（1+d/1000）
00级：2×（1+d/1000） 2级：16×（1+d/1000）
0 级： 4×（1+d/1000） 3级：40×（1+d/1000）
①式中d代表平板工作面对角线长度。
②距工作面边缘0.02α（_为20mm）范围内平面度公差不计，且任意一点都不行高于工作面。
