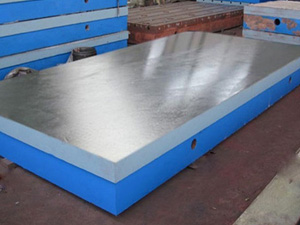

检测平台主要用于检测、划线、组装、定位、装配、测量、铆焊、焊接、检验、动力机械试验等，适用于各种检验工作，精密测量用的基准平面。
检测平台是检验机械零件、平面度、平行度、直线度等形位公差的测量基准，也可用于一般零件及精密零件的划线、研磨工艺加工和测量等。
检验平台机械加工：外观检验并划线、在机床上工件、加工、检验、回火；
检验平台工件调平、人工刮研、检验科检验；
检验平台的外观处理、喷漆、包装、入库
检测平台延长寿命有妙招：
检测平台采用灰口铸铁或合金铸铁等材料制成，材料为高强度铸铁HT200-250。
检测平板经过人工处理后，使其精度稳定，耐磨性能变好。
对20块平板所做的磨损情况调查结果为：2块河北泊头
检测平板,一块使用在5年以上，仍在正常使用；另一导体使用也在5年以上，由于保管不善，造成锈蚀进行了修复。其余18块外省市刮研的
铸铁平板，使用时间均为1年，经检定，10块磨损严重已经不合格，需要重新修复；8块仍可使用，但已出一部分斑点连片现象。 对刮研深度作一简单处理取其平均值，1号平板刮研深度为37.36微米，2号平板刮研深度为9.06微米，二者相差3倍之多。
根据磨擦曲线损量与磨擦时间的关系,平板使用始终处于初期磨损阶段，曲线呈线性，磨损量与磨擦时间成正比。由于平板磨损情况的调查可知，河北泊头检测平板使用寿命为瓦房店平板的5倍。显而易见,刮研深度对平板使用寿命的影响是不可忽略的。JJG 117-91平板检定规程对刮研深度没有做出规定，这无疑是一种缺陷。 从以上测试结果还可以看出，二者接触斑点大致相同,但所测接触面积分别为20%和10%，悬殊是非常大的。从使用的角度讲，在不致引起工件与平板发生研合的情况下，尽可能提高接触面积，可提高检测平板的使用寿命,JJG 117-91平板检定规程也未对此项予以适当限制。
为了提高检测平板的使用寿命，_其工作精度，建议对刮研深度或控制在0.02mm以上，这样可_平板有较长的使用寿命和检定周期。
根据有关资料对刮研深度介绍以及刮研深度测得数据，此工艺加工要求是可以达到的, 对接触斑点面积的控制，英国平板和平台标准规范中规定，对于AA级（相当于JJG 117-91规程0级）、A级（相当于JJG 117-91规程1级）平板的支承现积比例不低于20%,对B级（相当于JJG 117-91规程2级）平板支承面积比例不低于10%。高点应当均匀分布，并且支承面积的比例数不应高到使工件引起粘合的程度。这一规定即_了平板的使用精度，又兼顾了平板的使用寿命，是可以借鉴的
