（
1）
、
HT300
高强度孕育铸铁。将铁液出炉温度从
1450
℃
一下提高到
1470~1520
℃
，提高炉料组成中废钢比例（加入量达
40%~50%
），以采用
C-si
，
Ca-Ba
和
CaMnSi-Bi
系孕育剂等技术措施，在
CE≥3.5%
条件下获得
HT350
牌号。
（
2）
高
Si/C
比灰铸铁。在碳当量
CF=3.4%~3.8%
条件下，适当增加废钢加入量，将
Si/C
比从
0.4~0.5
提高到
0.7~0.8
，铁液温度提高到
1450
℃
以上，抗拉强度可提高
20~30mpa
。
E0
值也有提高，铸件具有较小的变形倾向。但对于机床这类壁较厚的铸件，提高
Si/C
值会增加厚断面处的铁素体含量，反而使强度降低。此时应加入
Cr
、
Ca
、
Sb
和
Sn
等合金元素，提高机床厚断面处的珠光体含量，减少断面硬度差，增加机床的精度稳定性。国内试验采用振动时效，降低并均匀机床铸件内的残余应力。它对残余应力的影响。由于振动后材料弹性模量的提高，铸件抗承载变形的能力增加，抗静载能力提高
30%
，抗动载能力提高
_~300%
。

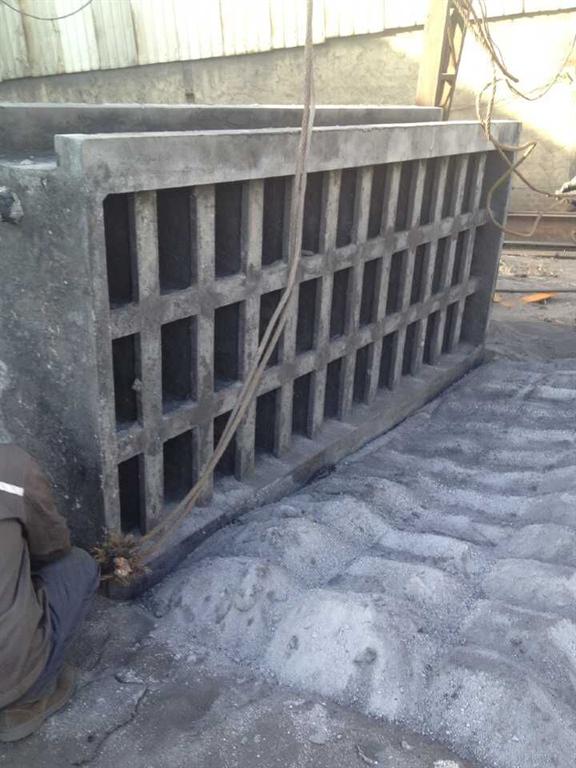

【机床铸件铸造场景】
泊头市兴星机械设备
有限公司针对广大消费者需求，不仅提供了大量_的机床铸件设施，同时对于如何操作使用机床铸件提供了有效的解答。机床铸件的机身具有非常好的耐磨性和消震性，因此在使用过程中，作为用户的我们能够有效感知到机床铸件的优势性能；在工业性方面，机床铸件根据大众的不同需求，带来了良好的流动性和较低的熔点，有助于用户的便捷实用，因此而获得了越来越多消费者的良好口碑和评价。
